石英砂過濾器是一種常見的過濾設備，主要用于去除水中的懸浮物、顆粒雜質等，其內部構造設計精巧，以確保很好的過濾效果。以下是石英砂過濾器內部構造的詳細介紹：

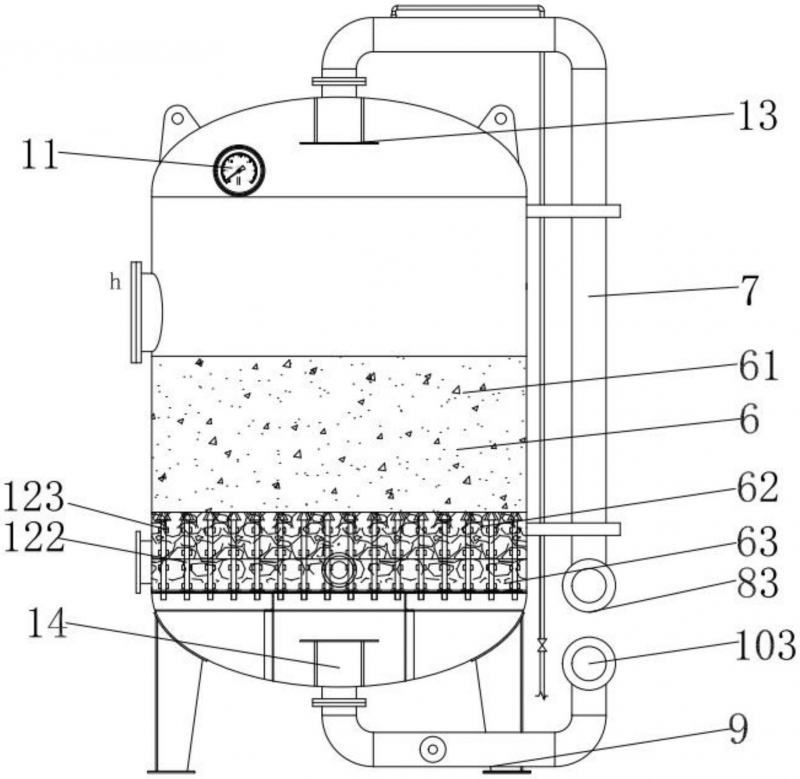

　　一、主要部件
　　?1.罐體?：
　　罐體是石英砂過濾器的主體部分，通常由碳鋼或不銹鋼等材料制成，具有良好的耐壓性和耐腐蝕性。
　　罐體內部設計有合理的空間布局，以容納石英砂濾料和其他必要的部件。
　　?2.進水口與出水口?：
　　進水口位于罐體的上部或側面，用于引入待過濾的水。
　　出水口位于罐體的底部或側面，用于排出經過過濾后的清水。
　　?3.石英砂濾料層?：
　　石英砂濾料層是石英砂過濾器的核心部分，由不同粒徑的石英砂組成。
　　濾料層通常分為多層，上層為細砂，下層為粗砂，以形成良好的過濾梯度，提高過濾效率。
　　?4.承托層?：
　　承托層位于濾料層的下方，由鵝卵石或大顆粒石英砂等組成。
　　承托層的作用是支撐濾料層，防止濾料在過濾過程中流失，并確保水流均勻分布。
　　?5.集水系統?：
　　集水系統位于石英砂過濾器罐體的底部，用于收集經過濾料層過濾后的清水，并將其引導至出水口。
　　集水系統通常包括集水管、集水槽等部件，以確保水流順暢，避免死角。
　　?6.反沖洗系統?：
　　反沖洗系統用于在過濾一段時間后，對濾料層進行反沖洗，以去除濾料上截留的雜質，恢復濾料的過濾能力。
　　反沖洗系統通常包括反沖洗泵、反沖洗管道、反沖洗閥門等部件。
　　二、工作原理與流程
　　?1.過濾過程?：
　　待過濾的水從進水口引入罐體，經過濾料層的過濾作用，去除水中的懸浮物、顆粒雜質等。
　　過濾后的清水通過集水系統收集，并從出水口排出。
　　?2.反沖洗過程?：
　　當濾料層截留的雜質達到一定程度時，需要啟動反沖洗系統進行反沖洗。
　　反沖洗泵將清水從出水口引入罐體，通過反沖洗管道和反沖洗閥門，對濾料層進行反向沖洗。
　　反沖洗過程中，濾料層上的雜質被沖洗下來，并隨反沖洗水從排水口排出。

　　石英砂過濾器有著具有良好的過濾性能，能夠有效去除水中的懸浮物、顆粒雜質等。內部構造設計精巧，結構簡單，易于維護和操作。在運行過程中穩定性好，能夠長時間連續工作。適用于各種水質和流量的過濾需求，廣泛應用于工業、農業、市政等領域。
